Tutorial - Desmontar cabezal eheim 2026 y 2028

Mensajepor Chimitox » 02 Nov 2009, 06:25

Muy buenas a todos!
Me dispongo a ofreceros un post bastante largo con fotos ilustradas, para desmontar los cabezales de los filtros eheim 2026 y 2028 en su totalidad y asi poder limpiarlos a fondo. Las fotos son todas de mi eheim profesionel II 2028 pero es igual para los 2026.
Empezemos:

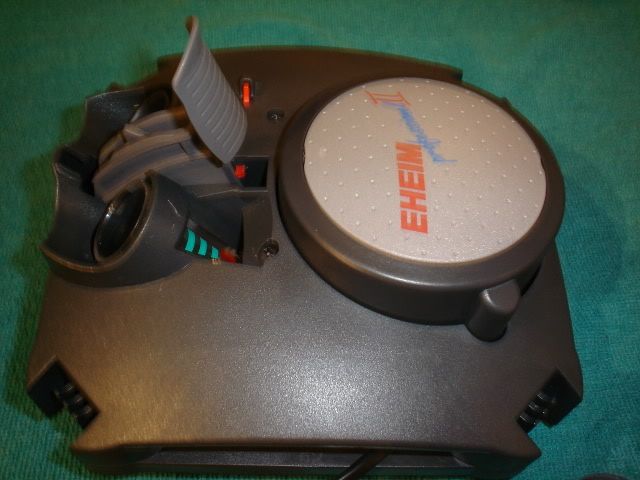

Aki tenemos el cabezal
Imagen

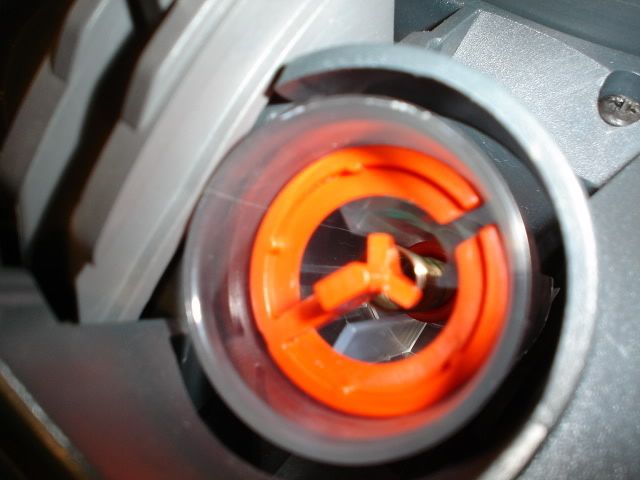

Primero vamos a desmontar la "bola" q nos mide el caudal
Imagen

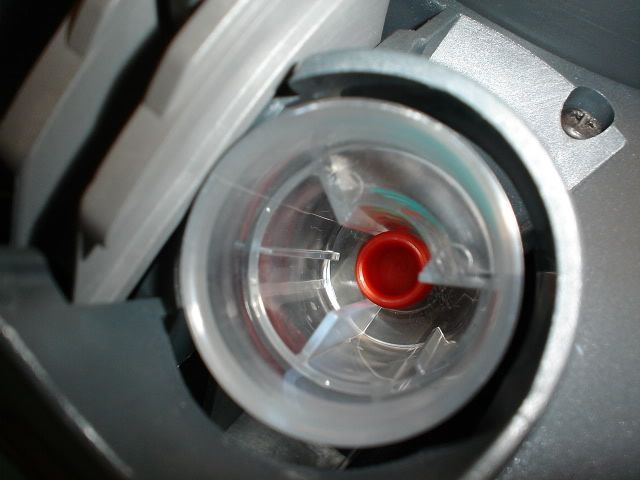

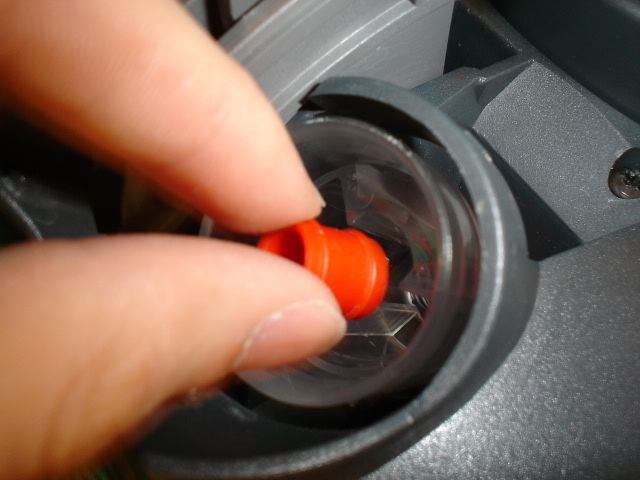

Quitamos la pieza roja simplemente tirando de ella.
Imagen

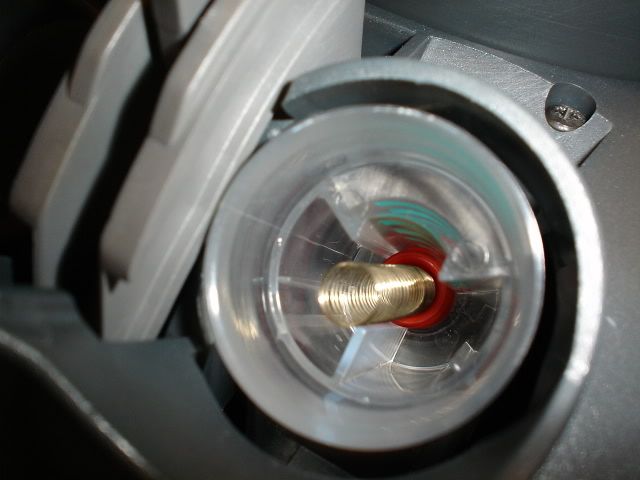

Ahora sacamos el muelle.
Imagen

Yfinalmente la "bola"
Imagen

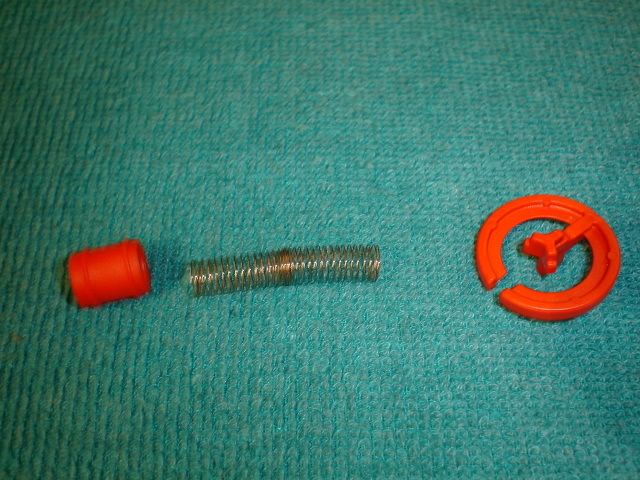

Aki tenemos todo lo q hemos sacado.
Imagen

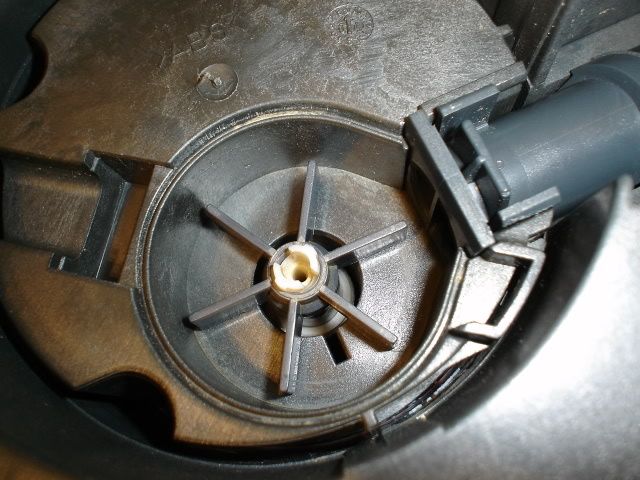

Ahora vamos a por el rotor de la bomba.
Imagen

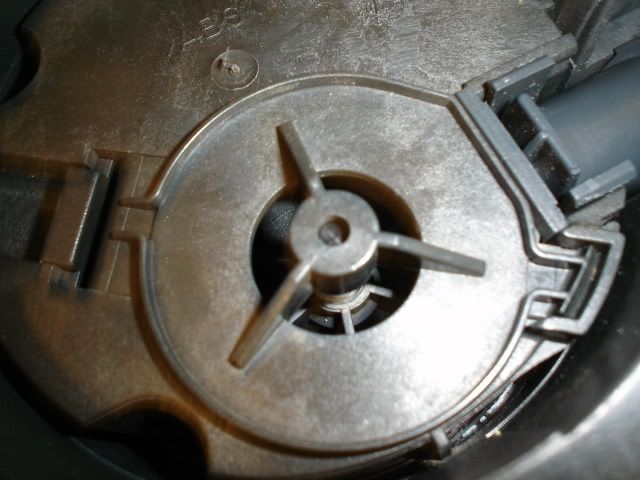

Sacamos la tapa presionando sobre el cierre del resorte.
Imagen

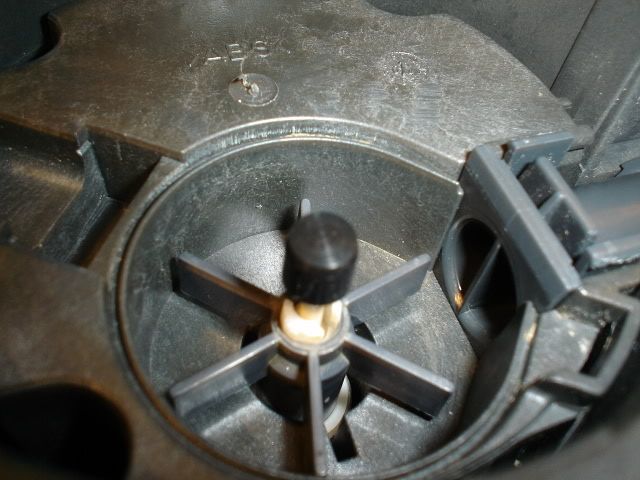

Sacamos la goma y el eje ceramico.
Imagen
Imagen

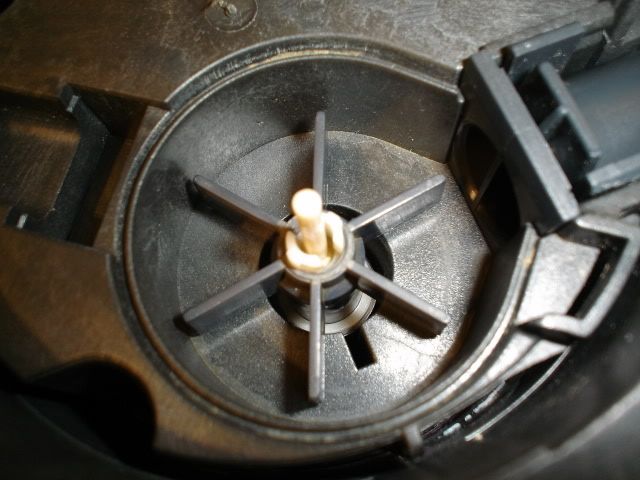

Y finalmente el rotor.

Ahora necesitamos un destornillador estrella y quitaremos los 4 tornillos q hay en las 4 esquinas de la parte de abajo.
Imagen

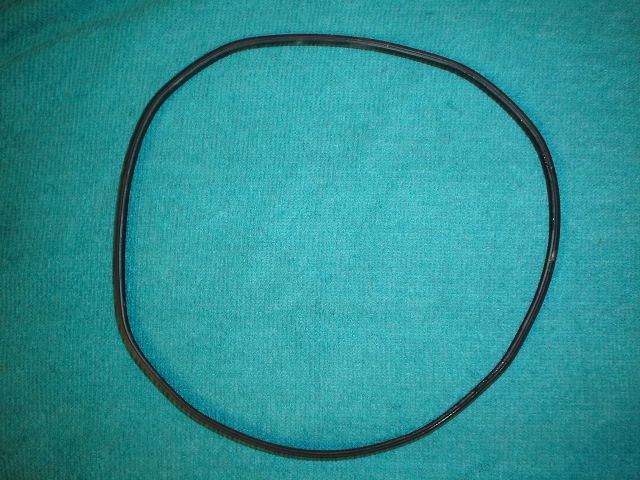

Sacamos tambien la junta torica.
Imagen

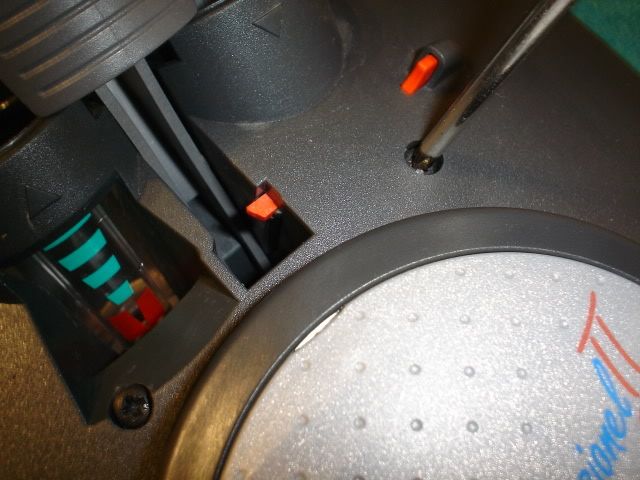

Le damos la vuelta y por encima kitamos dos tornillos mas.
Imagen

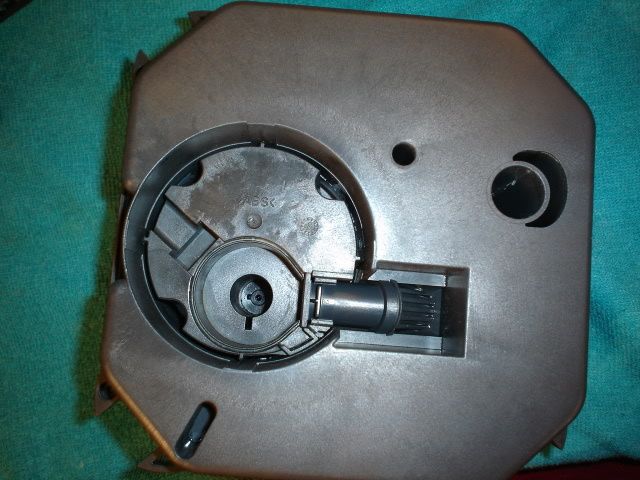

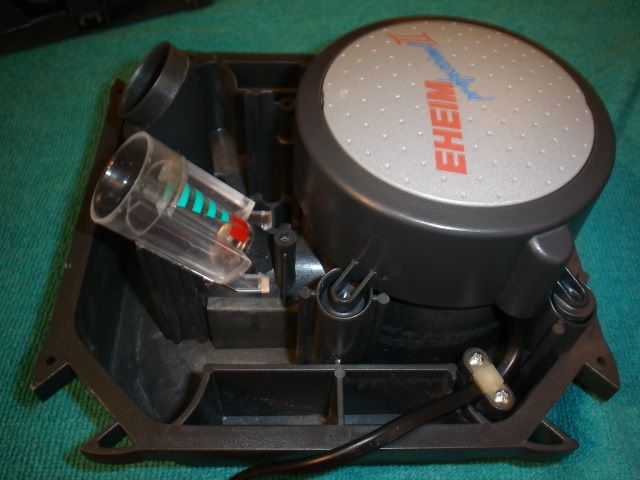

Nos kedara algo asi.
Imagen
Imagen

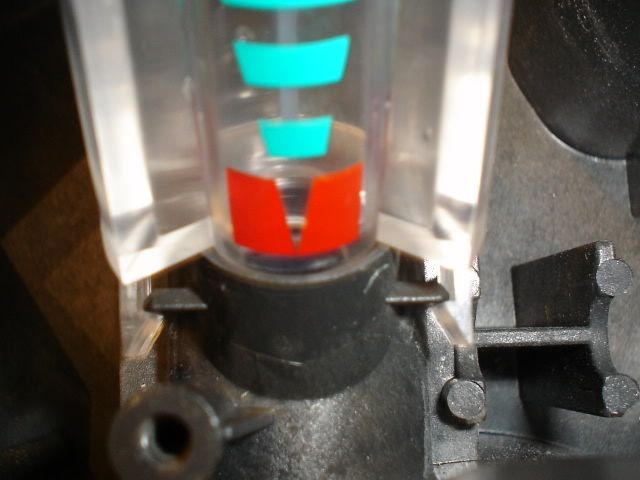

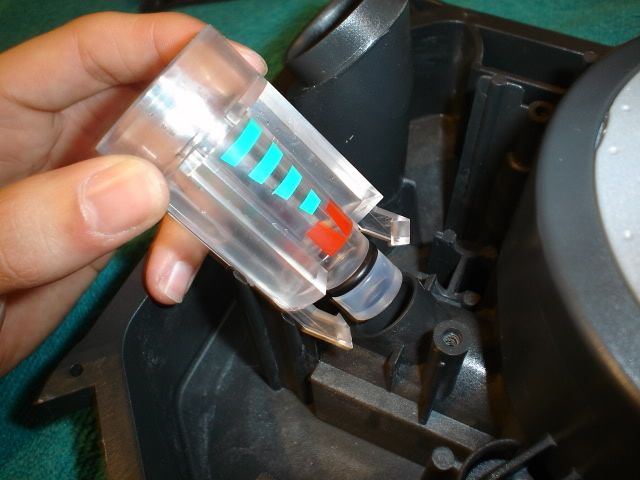

Ahora desmontaremos la pieza transparente donde va alojada la "bola" del caudal. Para ello, fijaros q tiene como unas pestañas.
Imagen

Simplemente abrimos un poco las pestañas y tiramos hacia fuera.
Imagen

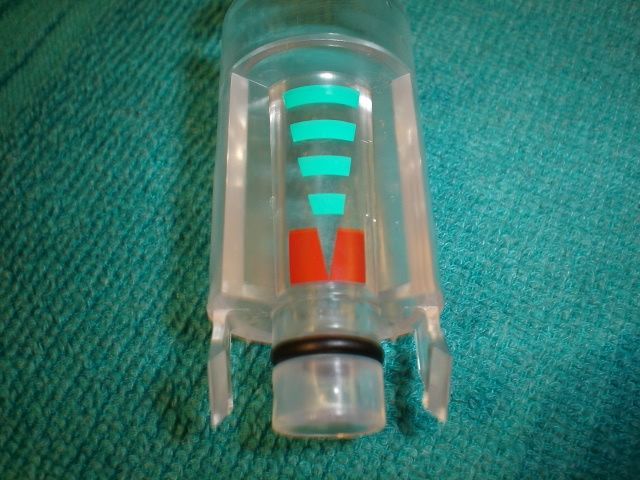

Aki la tenemos
Imagen

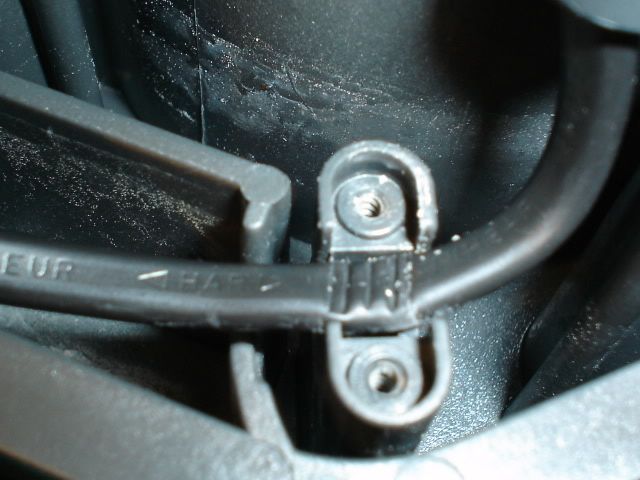

Libaremos el cable.
Imagen

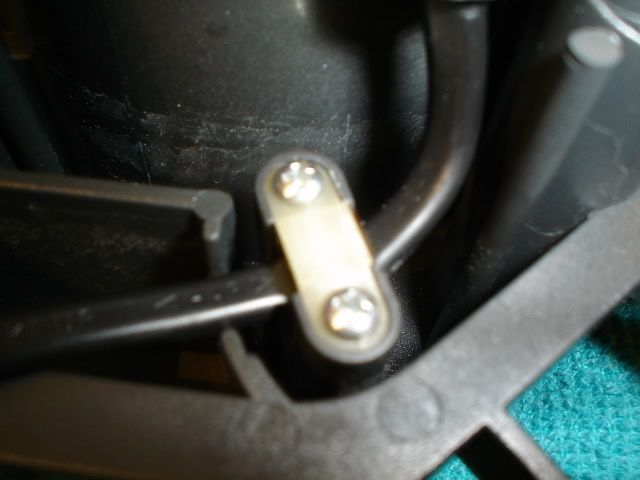

Dos tornillos fuera.
Imagen


Ahora viene la parte mas delicada y el truco para liberar el autentico motor del cabezal.
Imagen

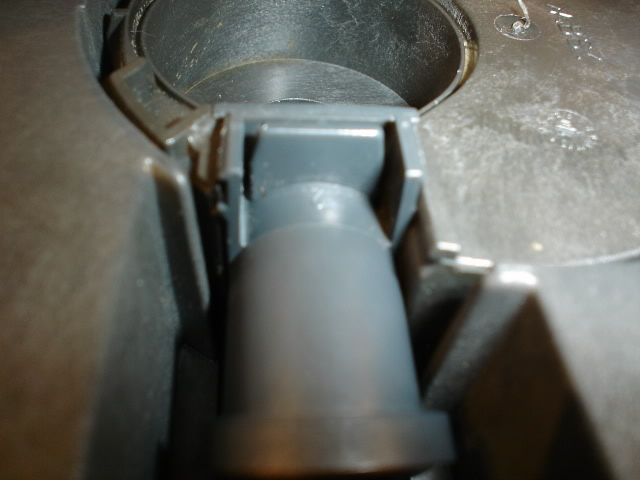

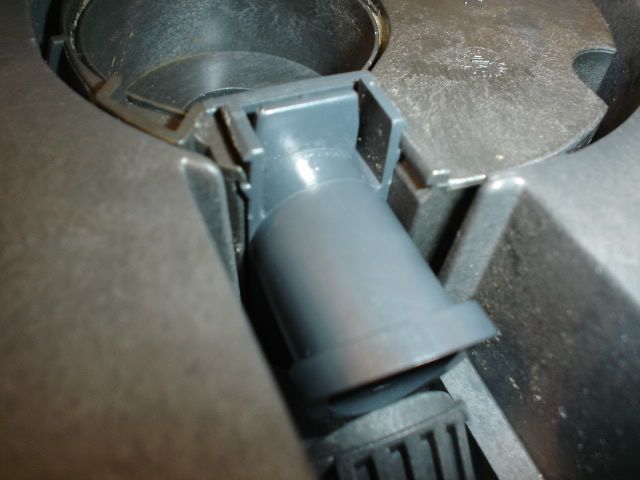

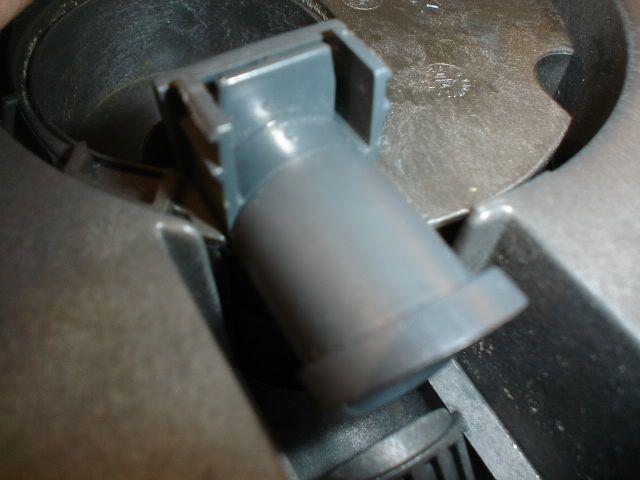

Hay q presionar el boton de "cebado" y sacar una pieza q es como un pequeño tubo. En la foto se ve claramente q tiene otro color.
Imagen

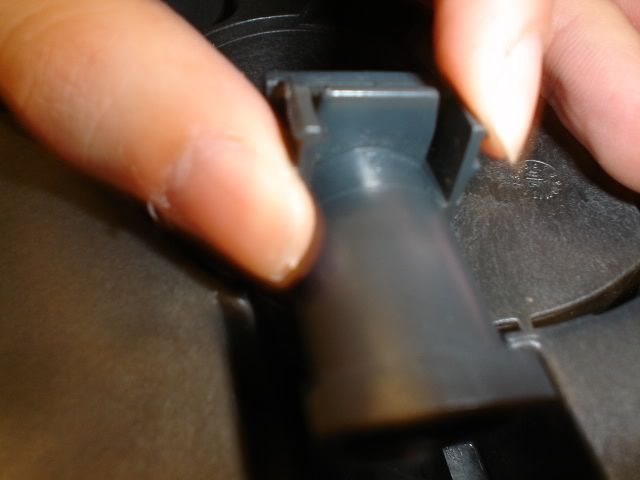

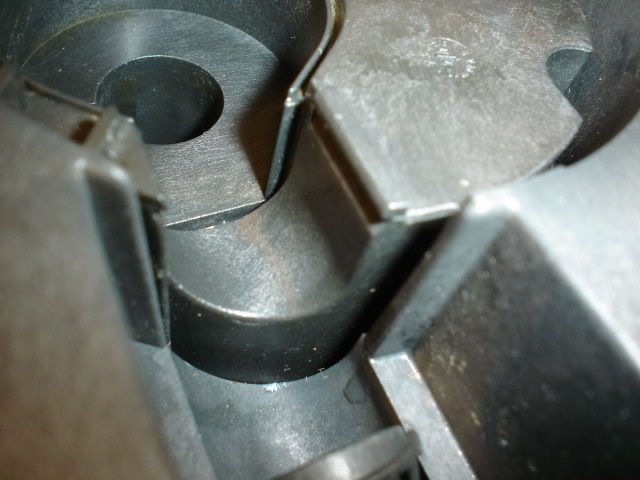

Si os fijais bien, tiene dos pestañas. Hay q presionarlas hacia dentro digamos q llevando una pestaña hacia la otra, vamos cerrandola. Yo me ayude de un alicate y ahi esta lo complicado "ojo no apreteis mucho aver si os lo cargais"
Imagen

Se oira un "click" eso es q las pestañas han salido de sus pekeñas guias y para sacarlo, hay q tirar hacia arriba, ni hacia delante ni hacia atras, hacia arriba.
Imagen
Imagen
Imagen

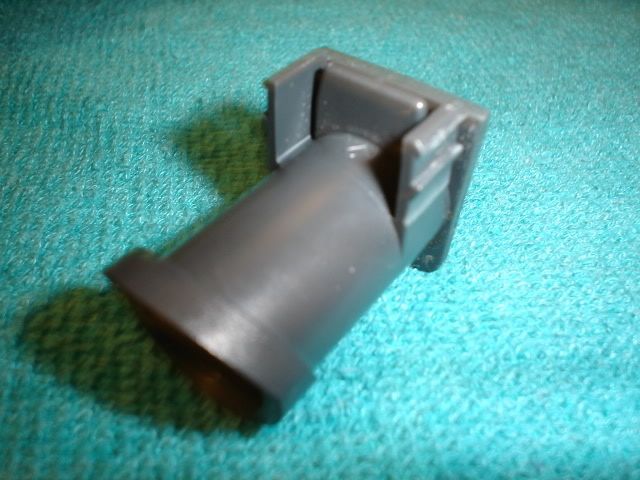

Y aki tenemos la pieza.
Imagen

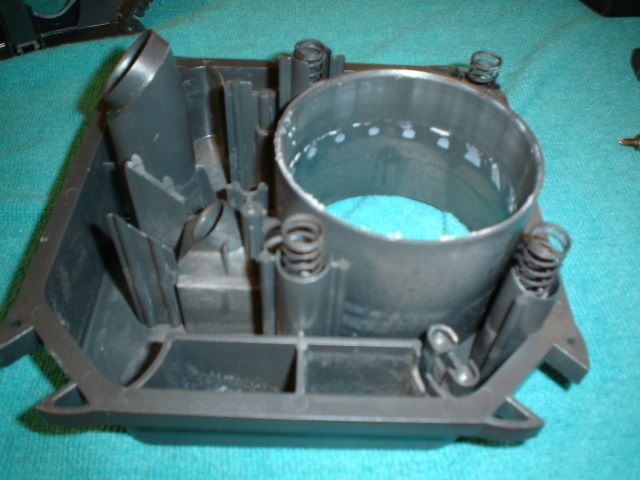

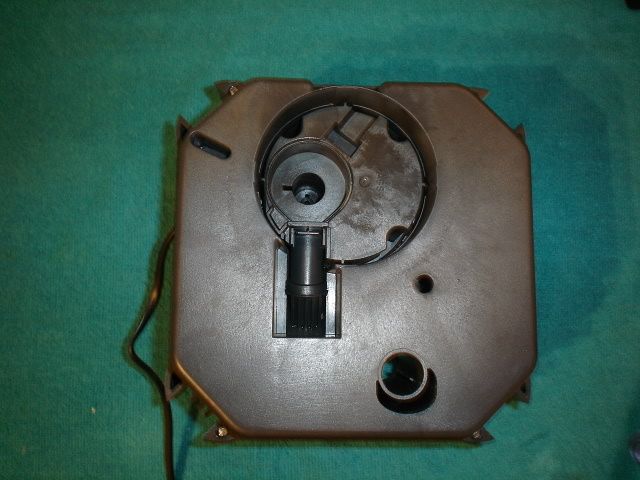

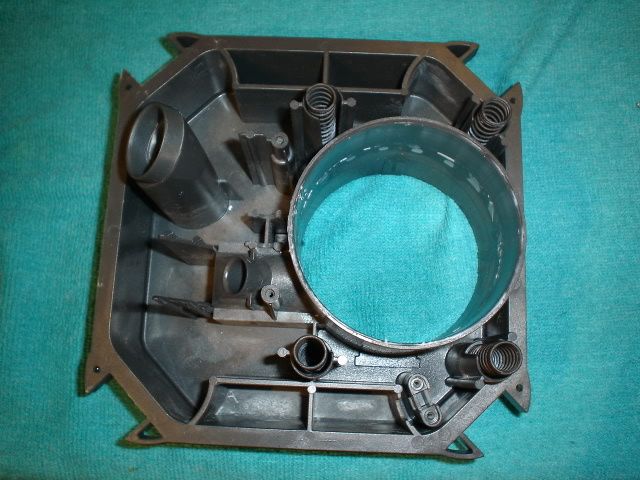

Ahora ya saldra todo el motor del cabezal y nos kedara asi.
Imagen
Imagen
Imagen

Seguimos un poco mas q ya acabamos.

Si quereis ver donde esta alojado el motor.. hagamos lo siguiente:

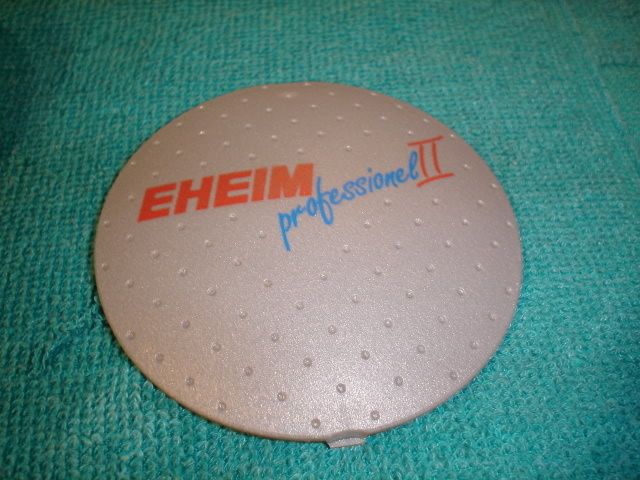

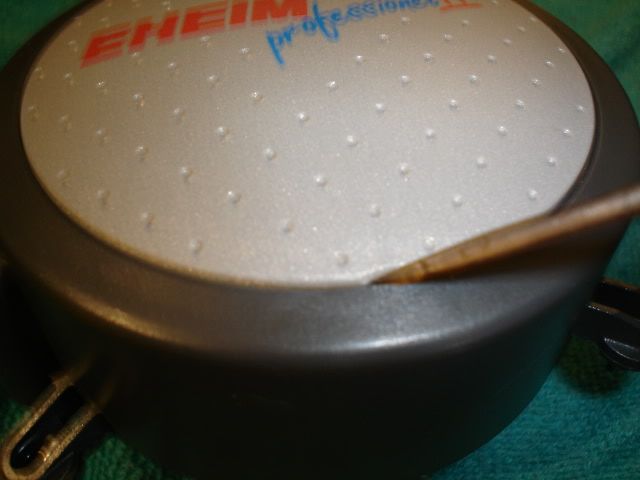

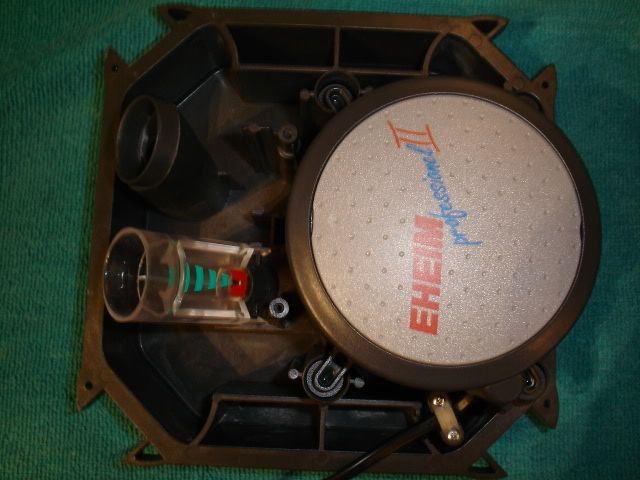

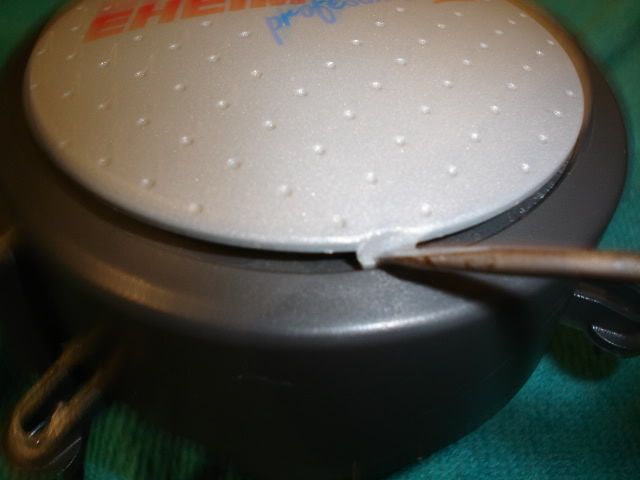

Con la ayuda de un destornillador plano, hacemos palanca en el boton gris, donde pone eheim professionel II

Imagen
Imagen
Imagen

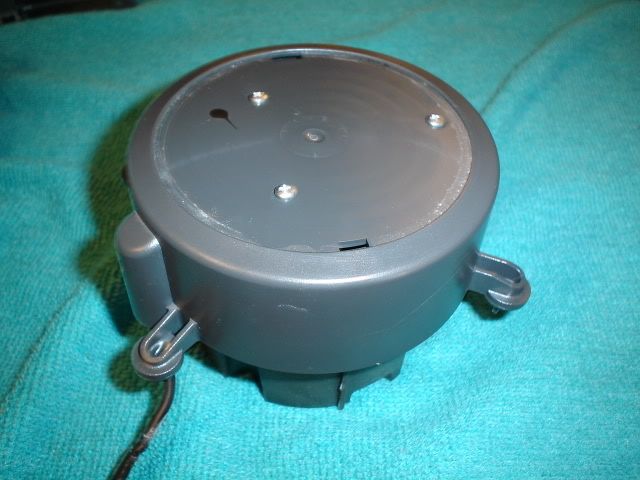

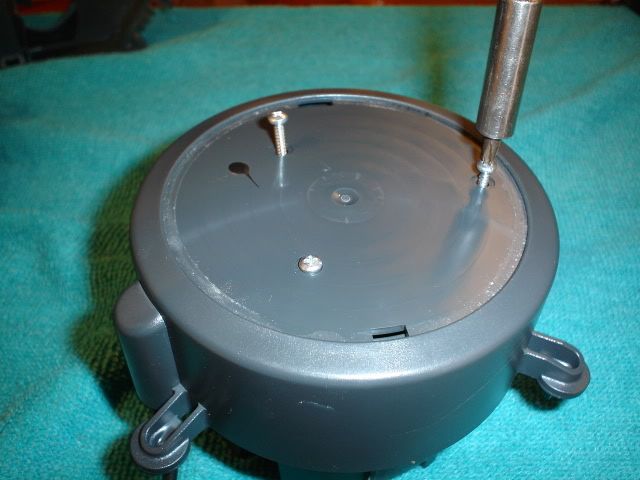

Sacamos los 3 tornillos.
Imagen
Imagen

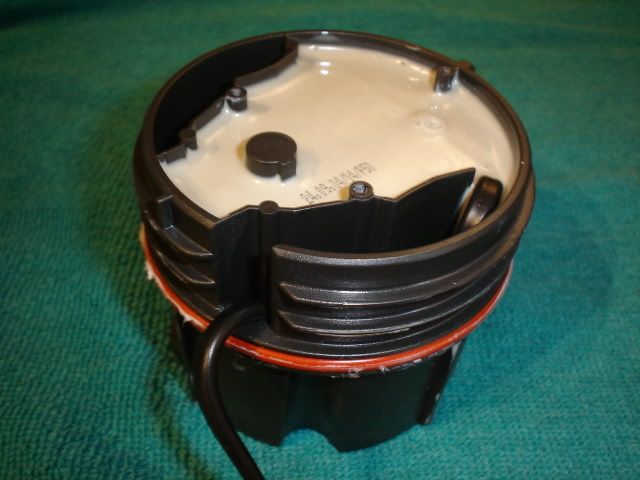

Levantamos la tapa y vemos como esta protegido el motor.
Imagen


Pues ya tenemos todo desmontado. Ahora a limpiarlo todo bien y esperemos q no os sobren ningun tornillo ni ninguna pieza jeje :D .

Un saludo a todos y perdonar si alguna foto es de mala calidad.

Saludos



Avatar de Usuario

POMARES
Moderador
Mensajes: 8312
Registrado: 23 Nov 2009, 13:10
Ubicación: roquetas de mar
Pais: Spain
Edad: 34
Contactar:

Re: Tutorial - Desmontar cabezal eheim 2026 y 2028

Mensajepor POMARES » 24 Dic 2009, 23:56

buen tuto ¿esto cada cuanto tiempo lo haces?

Avatar de Usuario

Autor del Tema
Chimitox
Administrador del Sitio
Mensajes: 5852
Registrado: 01 Nov 2009, 02:46
Ubicación: Barcelona (Catalunya)
Pais: Spain
Edad: 39
Contactar:

Re: Tutorial - Desmontar cabezal eheim 2026 y 2028

Mensajepor Chimitox » 25 Dic 2009, 12:38

Pues la verdad que solo lo hice esa vez, pero quizas tendria que volver ha hacerlo dentro de poco.
Mas que nada, es para limpiar toda la "baba" que se crea por los conductos que nunca limpiamos.
